工作機械向けの割り出し用カービックカップリング

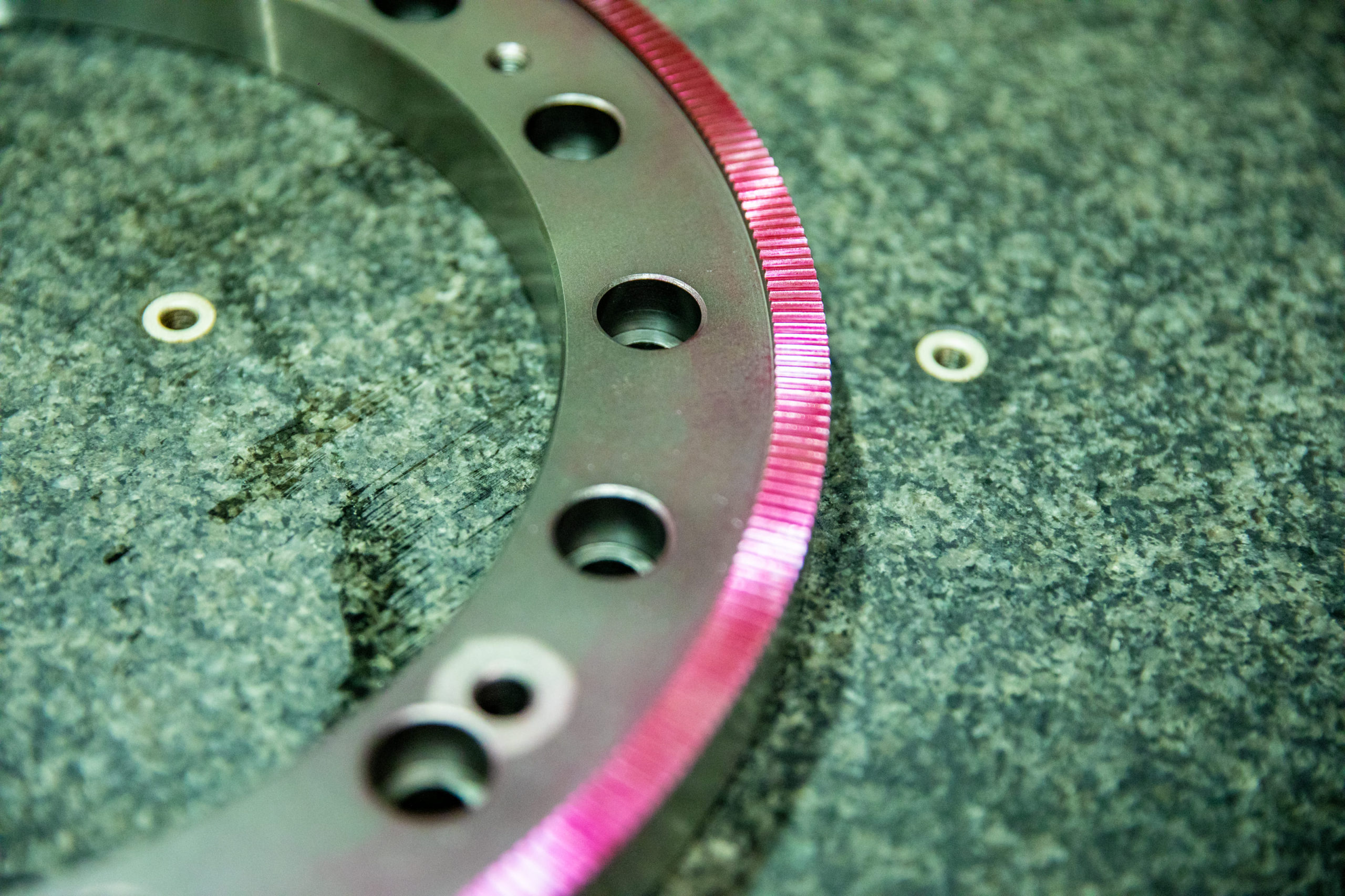

こちらは、横型マシニングセンターのテーブルや、旋盤の刃物台のタレットなどに使用されるカービックカップリングです。
より具体的には、インデックステーブル用として、非常にニーズがある製品事例です。
このカービックカップリングでインデックステーブルの回転方向の位置決めや、端面の振れなどが決まるため、
横型マシニングセンターの加工品質に直接つながる部品です。
このようなカービックカップリングでは、お客様が設計される形状にオーダーメイドで対応しております。

メンテナンスで交換する場合があることも鑑みて、お客様が保有するマスターカップリングを計測し、同じ歯形を再現し、製作しております。
お客様のマスターカップリングを借用し、まずは3次元測定を実施いたします。
そこから、機械セッティングを作成し、再現とトライ加工をし、製作を進めてまいります。
マスターカップリングとのかみ合いでも歯当たりを確保し、ピッチ精度でも、高精度を実現した事例もございます。

特注ギヤ製造.comでは、こういったオーダーメイドの歯車製作も得意としておりますので、歯車製作のことなら、特注ギヤ製造.comにお任せください。
