特注カービックカップリング製造
カービックカップリングとは、歯が円周に配置された平面状のカップリングです。カービックカップリングの特徴としては、ラジアル・スラストの複合偏荷重に対し、強い剛性・精度を兼ね備えている点が挙げられます。
特注ギヤ製造.comでは、カービングカップリング専用の新鋭設備を導入しており、カービックカップリングを効率よく高精度に仕上げることが可能です。
カップリングとは？
カップリングとは、モータ等の駆動軸とシャフト等の従動軸をつないで、動力を伝える部品を指します。カップリングは、動力を単に伝えるだけでなく、軸受けの摩耗や装置の振動などによる両軸間の芯ずれ（ミスアライメント）につながるトラブルを低減することが可能です。
カップリングには、ディスクタイプ、リジッドタイプ、スリットタイプなど様々な種類があります。また、平面状のカップリングもあり、「カービックカップリング」や「ハースカップリング」などの種類があります。
カービックカップリングとは？
カービックカップリングとは、歯が円周に配置された平面状のカップリングのことです。カービックカップリングの歯には、コンベックス歯・コンケーブ歯が用いられています。
カービックカップリングの特徴は、ラジアル・スラストの複合偏荷重に対し、強い剛性・精度があることです。さらに、カービックカップリングは、構造が非常にシンプルで、互換性に優れています。これらの特徴からカービックカップリングは、精密治具・精密円テーブル・タービンローターのジョイントなど様々な用途で使用されています。
ちなみに、カービックカップリングとよく似た構造を持つハースカップリングと呼ばれるカップリングもあります。カービックカップリングとこのハースカップリングの主な違いとしては、求心性が挙げられます。カービックカップリングは、ハースカップリングよりも求心性が高いです。
下記にて、カービックカップリングの製造工程を動画でご紹介しております。
少しでも気になった方は是非ご覧ください。
カービックカップリングに関するお役立ち情報
特注ギヤ製造.comでは、その他にも「カービックカップリング」に関するお役立ち情報をまとめてご紹介しております。カービックカップリングに関する基礎知識や専門情報は、下記をご覧ください。
特注カービックカップリングの事例
特注ギヤ製造.comでは、様々な「特注カービックカップリング」の事例をご紹介しております。

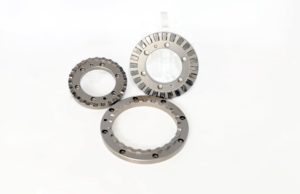

工作機械向けの割り出し用カービックカップリング
こちらは、横型マシニングセンターのテーブルや、旋盤の刃物台のタレットなどに使用されるカービックカップリングです。より具体的には、インデックステーブル用として、非常にニーズがある製品事例です。このカービックカップリングでインデックステーブルの回転方向の位置決めや、端面の振れなどが決まるため、横型マシニングセンターの加工品質に直接つながる部品です。
このようなカービックカップリングでは、お客様が設計される形状にオーダーメイドで対応しております。メンテナンスで交換する場合があることも鑑みて、お客様が保有するマスターカップリングを計測し、同じ歯形を再現し、製作しております。お客様のマスターカップリングを借用し、まずは3次元測定を実施いたします。そこから…

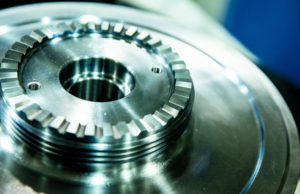

タービンの締結用カービックカップリング
こちらは、タービンの締結用に使用されるカービックカップリングです。このタービンの運転時の回転数が7～8万回転するため、カービックカップリングを介して連結された部品同士の重量バランスが重要となるため、歯のピッチ精度を非常に意識した加工が求められていました。また、高速による遠心力で、材料が変形するため、カップリングの歯当たりが特殊となります。
今回の事例では、カップリング加工での難削材での歯面焼けなどもなく、加工精度を維持できたため、品質管理でも問題なく納入まで至りました。当社では、多くカービックカップリングの製作事例があり、インペラやディスクの端部にあるカービックカップリングの加工対応が可能です。
特注ギヤ製造.comでは、カービックカップリング専用の設備も保有しており、工作機械メーカー様を中心に、数多くの加工実績がございます。カービックカップリングを加工できるメーカーは非常に少なく専門にしている企業も少ないので、ぜひ、カービックカップリングに強みを持つ特注ギヤ製造.comにお任せください。
カービックカップリングに関する技術提案事例
特注ギヤ製造.comでは、特注ギヤやカップリングを製造するだけでなく、ギヤやカップリングの設計やトラブルに関連した、様々な技術提案も行っております。ギヤ、カップリングの騒音や伝達効率向上、コストダウンなど、歯車・ギヤに関するあらゆるお困りごとを解決しておりますので、ぜひ技術提案事例もご覧ください。
カービングカップリングに関するよくある質問
特注ギヤ製造.comでは、「カービックカップリング」に関するご相談も多くいただいております。ここでは、その一部をご紹介いたします。
カービックカップリングを安定して調達したいのですが、量産対応できますか？
当社では、国内最大級となるカービックカップリング加工機の保有体制を敷いております。試作から量産まで一貫してお任せください。
工作機械向けカービックカップリングの新規設計できますか？
最新の設計ソフトと工作機械への業界の長年の経験により、お客様のご要望に沿ったカービックカップリングを製造するためのアドバイスをしております。まずはご相談ください。
ハースカップリングとカービックカップリングの違いを教えてください。
大きな性能の違いは求心性です。カービックカップリングは、凸歯面と凹歯面がかみ合うため求心性（きゅうしんせい）が非常に良いです。ハースカップリングは、ストレートの歯であるために噛合い位置が不安定になる為カービックカップリングほどの求心性はありません。
特注カービックカップリングのことなら、特注ギヤ製造.comまで！
特注ギヤ製造.comは、歯車を製作して70年以上の実績を持つ株式会社オージックが運営する、設計者や仕入れ担当様向けの情報発信サイトです。
オージックでは、大手の歯車メーカー様や規格品を販売する商社様ではなかなか対応できない試作品～ロット数1000程度の量産も対応しております。またオージックでは、100%お客様の個別ニーズに基づいたフルオーダーメイドギヤ、カップリングを制作しており、工作機械や自動車業界、ロボットをはじめ、様々な機械産業のお客様にご満足いただいております。
また、特注ギヤ製造.comでは、量産に向けた歯車、カップリングの試作開発にも対応しております。70年間培ったノウハウ・経験をもとに、企業様の抱えるお悩みに寄り添って、歯車加工のお手伝いをいたします。さらに、当社ではお客様の潜在的なご要望に応じ、図面通りの歯車加工はもちろん、各種VE・VA提案も実施しております。
単品の試作から量産まで、歯車の加工に関しては一貫対応しております。オーダーメイドの歯車、カップリングを作成したい方も、特注ギヤ製造.comにお任せください！
